Markevery 演示

Line2D 的 markevery 属性允许在数据点的子集上绘制标记.

可能参数的列表在 Line2D.set_markevery 中指定.简而言之:

• 单个整数 N 绘制每 N 个标记.

• 整数元组(start,N)从数据索引 start 开始绘制每 N 个标记.

• 整数列表在指定的索引处绘制标记.

• 切片在切片的索引处绘制标记.

• 浮点数指定标记之间的距离,作为屏幕空间中坐标轴对角线的一小部分.这将导致点沿线在视觉上均匀分布,而与比例和缩放无关.

import matplotlib.pyplot as plt
import numpy as np

# define a list of markevery cases to plot
cases = [
    None,
    8,
    (30, 8),
    [16, 24, 32],
    [0, -1],
    slice(100, 200, 3),
    0.1,
    0.4,
    (0.2, 0.4)
]

# data points
delta = 0.11
x = np.linspace(0, 10 - 2 * delta, 200) + delta
y = np.sin(x) + 1.0 + delta

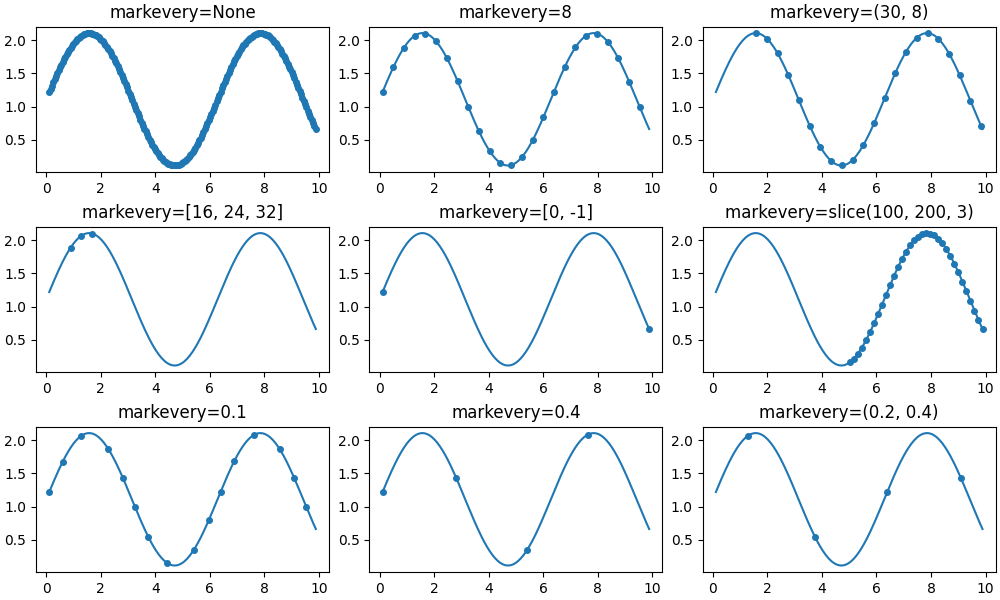

具有线性比例的 markevery

fig, axs = plt.subplots(3, 3, figsize=(10, 6), layout='constrained')
for ax, markevery in zip(axs.flat, cases):
    ax.set_title(f'markevery={markevery}')
    ax.plot(x, y, 'o', ls='-', ms=4, markevery=markevery)

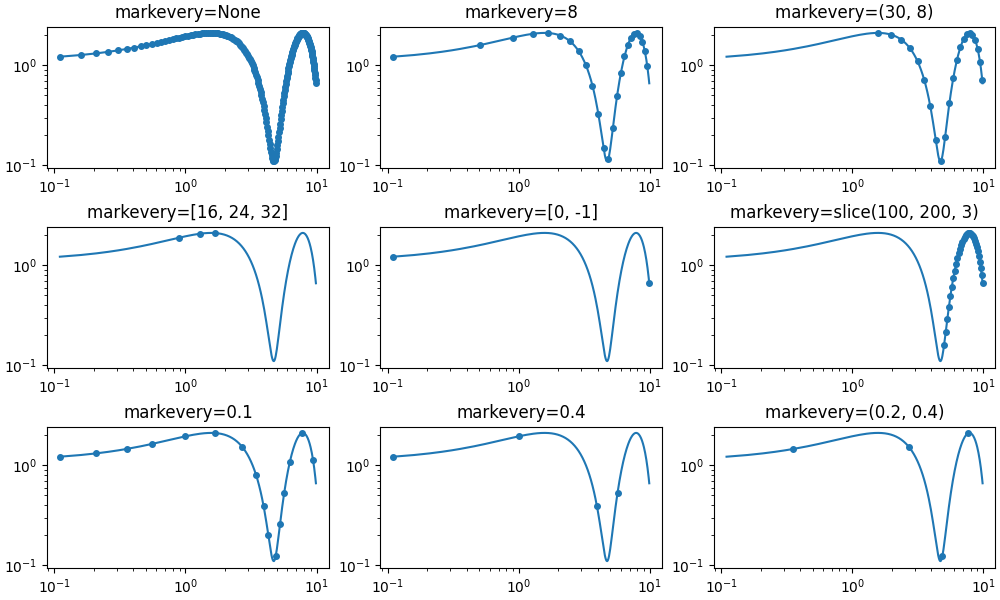

具有对数比例的 markevery

请注意,当使用整数对数据进行二次采样时,对数比例会导致标记距离在视觉上不对称.相反,基于图形尺寸的分数进行二次采样会产生均匀的分布,因为它基于坐标轴对角线的分数,而不是基于数据坐标或数据索引.

fig, axs = plt.subplots(3, 3, figsize=(10, 6), layout='constrained')
for ax, markevery in zip(axs.flat, cases):
    ax.set_title(f'markevery={markevery}')
    ax.set_xscale('log')
    ax.set_yscale('log')
    ax.plot(x, y, 'o', ls='-', ms=4, markevery=markevery)

缩放图上的 markevery

基于整数的 markevery 规范从底层数据中选择点,并且与视图无关.相反,基于浮点数的规范与坐标轴对角线有关.虽然缩放不会改变坐标轴对角线,但它会改变显示的数据范围,并且在缩放时会显示更多点.

fig, axs = plt.subplots(3, 3, figsize=(10, 6), layout='constrained')
for ax, markevery in zip(axs.flat, cases):
    ax.set_title(f'markevery={markevery}')
    ax.plot(x, y, 'o', ls='-', ms=4, markevery=markevery)
    ax.set_xlim((6, 6.7))
    ax.set_ylim((1.1, 1.7))

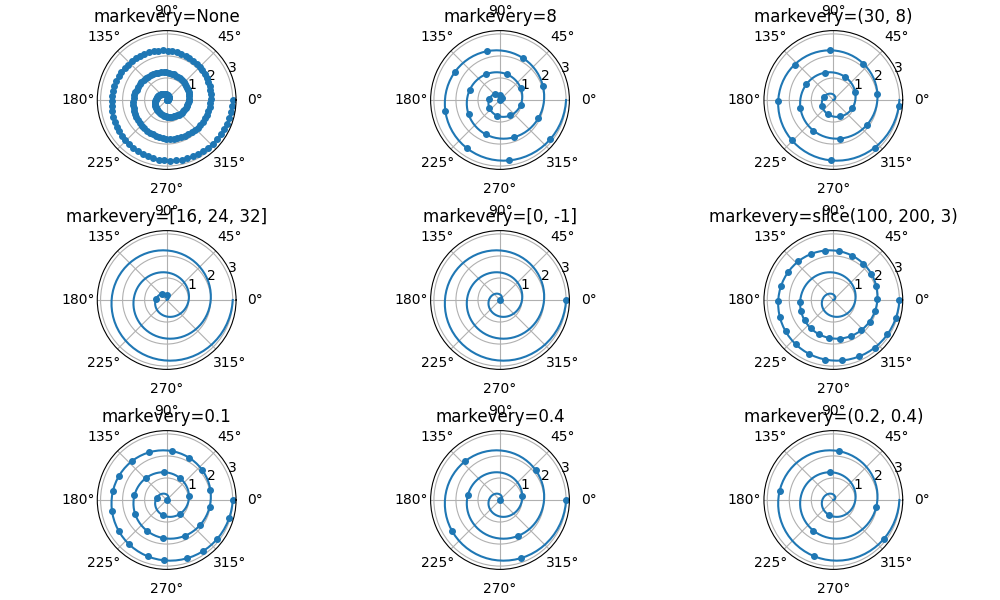

极坐标图上的 markevery

r = np.linspace(0, 3.0, 200)
theta = 2 * np.pi * r

fig, axs = plt.subplots(3, 3, figsize=(10, 6), layout='constrained',
                        subplot_kw={'projection': 'polar'})
for ax, markevery in zip(axs.flat, cases):
    ax.set_title(f'markevery={markevery}')
    ax.plot(theta, r, 'o', ls='-', ms=4, markevery=markevery)

plt.show()

标签:component: marker plot-type: line level: beginner
