在 Matplotlib 中创建颜色映射#

Matplotlib 有许多内置的颜色映射,可以通过 matplotlib.colormaps 访问. 还有像 palettable 这样的外部库,它们有许多额外的颜色映射.

然而,我们也可能想要创建或操作我们自己的颜色映射.这可以使用类 ListedColormap 或 LinearSegmentedColormap 来完成.这两个颜色映射类都将 0 和 1 之间的值映射到颜色.但是,正如以下解释的那样,它们之间存在差异.

在手动创建或操作颜色映射之前,让我们首先看看如何从现有的颜色映射类中获取颜色映射及其颜色.

获取颜色映射并访问其值#

首先,可以使用 matplotlib.colormaps 获取命名的颜色映射,其中大多数在 在 Matplotlib 中选择颜色映射 中列出,它返回一个颜色映射对象.用于在内部定义颜色映射的颜色列表的长度可以通过 Colormap.resampled 进行调整.下面我们使用一个适中的值 8,这样就没有太多要查看的值.

import matplotlib.pyplot as plt
import numpy as np

import matplotlib as mpl
from matplotlib.colors import LinearSegmentedColormap, ListedColormap

viridis = mpl.colormaps['viridis'].resampled(8)

对象 viridis 是一个可调用对象,当传递一个介于 0 和 1 之间的浮点数时,它会从颜色映射返回一个 RGBA 值:

print(viridis(0.56))

(np.float64(0.122312), np.float64(0.633153), np.float64(0.530398), np.float64(1.0))

ListedColormap#

ListedColormap 将其颜色值存储在 .colors 属性中.可以使用 colors 属性直接访问组成颜色映射的颜色列表,也可以通过使用与颜色映射长度匹配的值数组调用 viridis 来间接访问它. 请注意,返回的列表是 RGBA (N, 4) 数组的形式,其中 N 是颜色映射的长度.

print('viridis.colors', viridis.colors)
print('viridis(range(8))', viridis(range(8)))
print('viridis(np.linspace(0, 1, 8))', viridis(np.linspace(0, 1, 8)))

viridis.colors [[0.267004 0.004874 0.329415 1.      ]
 [0.275191 0.194905 0.496005 1.      ]
 [0.212395 0.359683 0.55171  1.      ]
 [0.153364 0.497    0.557724 1.      ]
 [0.122312 0.633153 0.530398 1.      ]
 [0.288921 0.758394 0.428426 1.      ]
 [0.626579 0.854645 0.223353 1.      ]
 [0.993248 0.906157 0.143936 1.      ]]
viridis(range(8)) [[0.267004 0.004874 0.329415 1.      ]
 [0.275191 0.194905 0.496005 1.      ]
 [0.212395 0.359683 0.55171  1.      ]
 [0.153364 0.497    0.557724 1.      ]
 [0.122312 0.633153 0.530398 1.      ]
 [0.288921 0.758394 0.428426 1.      ]
 [0.626579 0.854645 0.223353 1.      ]
 [0.993248 0.906157 0.143936 1.      ]]
viridis(np.linspace(0, 1, 8)) [[0.267004 0.004874 0.329415 1.      ]
 [0.275191 0.194905 0.496005 1.      ]
 [0.212395 0.359683 0.55171  1.      ]
 [0.153364 0.497    0.557724 1.      ]
 [0.122312 0.633153 0.530398 1.      ]
 [0.288921 0.758394 0.428426 1.      ]
 [0.626579 0.854645 0.223353 1.      ]
 [0.993248 0.906157 0.143936 1.      ]]

颜色映射是一个查找表,因此"过采样"颜色映射会返回最近邻插值(请注意下面列表中的重复颜色)

print('viridis(np.linspace(0, 1, 12))', viridis(np.linspace(0, 1, 12)))

viridis(np.linspace(0, 1, 12)) [[0.267004 0.004874 0.329415 1.      ]
 [0.267004 0.004874 0.329415 1.      ]
 [0.275191 0.194905 0.496005 1.      ]
 [0.212395 0.359683 0.55171  1.      ]
 [0.212395 0.359683 0.55171  1.      ]
 [0.153364 0.497    0.557724 1.      ]
 [0.122312 0.633153 0.530398 1.      ]
 [0.288921 0.758394 0.428426 1.      ]
 [0.288921 0.758394 0.428426 1.      ]
 [0.626579 0.854645 0.223353 1.      ]
 [0.993248 0.906157 0.143936 1.      ]
 [0.993248 0.906157 0.143936 1.      ]]

LinearSegmentedColormap#

LinearSegmentedColormap 没有 .colors 属性. 但是,仍然可以使用整数数组或介于 0 和 1 之间的浮点数数组来调用颜色映射.

copper = mpl.colormaps['copper'].resampled(8)

print('copper(range(8))', copper(range(8)))
print('copper(np.linspace(0, 1, 8))', copper(np.linspace(0, 1, 8)))

copper(range(8)) [[0.         0.         0.         1.        ]
 [0.17647055 0.1116     0.07107143 1.        ]
 [0.35294109 0.2232     0.14214286 1.        ]
 [0.52941164 0.3348     0.21321429 1.        ]
 [0.70588219 0.4464     0.28428571 1.        ]
 [0.88235273 0.558      0.35535714 1.        ]
 [1.         0.6696     0.42642857 1.        ]
 [1.         0.7812     0.4975     1.        ]]
copper(np.linspace(0, 1, 8)) [[0.         0.         0.         1.        ]
 [0.17647055 0.1116     0.07107143 1.        ]
 [0.35294109 0.2232     0.14214286 1.        ]
 [0.52941164 0.3348     0.21321429 1.        ]
 [0.70588219 0.4464     0.28428571 1.        ]
 [0.88235273 0.558      0.35535714 1.        ]
 [1.         0.6696     0.42642857 1.        ]
 [1.         0.7812     0.4975     1.        ]]

创建 Listed Colormap#

创建颜色映射本质上是上述操作的逆运算,我们将颜色规范的列表或数组提供给 ListedColormap 以创建一个新的颜色映射.

在继续本教程之前,让我们定义一个辅助函数,该函数将一个或多个颜色映射作为输入,创建一些随机数据,并将颜色映射应用于该数据集的图像图.

def plot_examples(colormaps):
    """
    Helper function to plot data with associated colormap.
    """
    np.random.seed(19680801)
    data = np.random.randn(30, 30)
    n = len(colormaps)
    fig, axs = plt.subplots(1, n, figsize=(n * 2 + 2, 3),
                            layout='constrained', squeeze=False)
    for [ax, cmap] in zip(axs.flat, colormaps):
        psm = ax.pcolormesh(data, cmap=cmap, rasterized=True, vmin=-4, vmax=4)
        fig.colorbar(psm, ax=ax)
    plt.show()

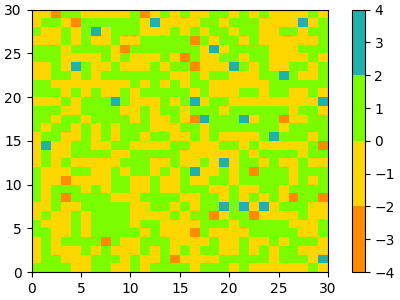

在最简单的情况下,我们可以键入颜色名称列表以从中创建颜色映射.

cmap = ListedColormap(["darkorange", "gold", "lawngreen", "lightseagreen"])
plot_examples([cmap])
colormap manipulation

事实上,该列表可能包含任何有效的 Matplotlib color specification .对于创建自定义颜色映射特别有用的是 (N, 4) 形状的数组.因为我们可以对这种数组进行各种 numpy 操作,所以从现有颜色映射中构建新的颜色映射变得非常简单.

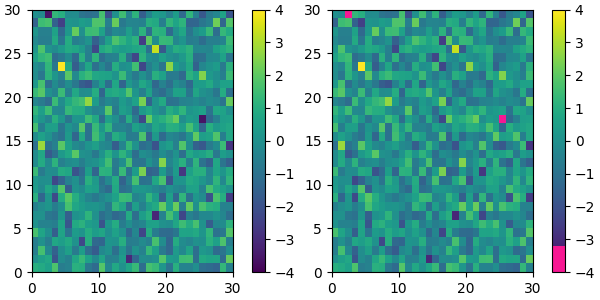

例如,假设由于某种原因,我们希望使 256 长度的 "viridis" 颜色映射的前 25 个条目为粉红色:

viridis = mpl.colormaps['viridis'].resampled(256)
newcolors = viridis(np.linspace(0, 1, 256))
pink = np.array([248/256, 24/256, 148/256, 1])
newcolors[:25, :] = pink
newcmp = ListedColormap(newcolors)

plot_examples([viridis, newcmp])
colormap manipulation

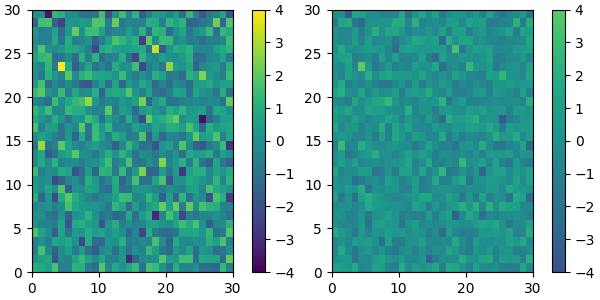

我们可以缩小颜色映射的动态范围; 这里我们选择颜色映射的中间一半. 但是请注意,由于 viridis 是一个列表颜色映射,我们将最终得到 128 个离散值,而不是原始颜色映射中的 256 个值. 此方法不会在颜色空间中进行插值以添加新颜色.

viridis_big = mpl.colormaps['viridis']
newcmp = ListedColormap(viridis_big(np.linspace(0.25, 0.75, 128)))
plot_examples([viridis, newcmp])
colormap manipulation

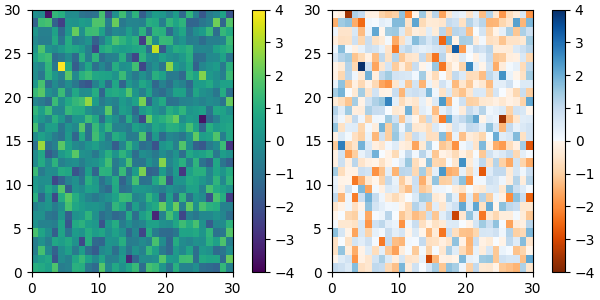

我们可以轻松地连接两个颜色映射:

top = mpl.colormaps['Oranges_r'].resampled(128)
bottom = mpl.colormaps['Blues'].resampled(128)

newcolors = np.vstack((top(np.linspace(0, 1, 128)),
                       bottom(np.linspace(0, 1, 128))))
newcmp = ListedColormap(newcolors, name='OrangeBlue')
plot_examples([viridis, newcmp])
colormap manipulation

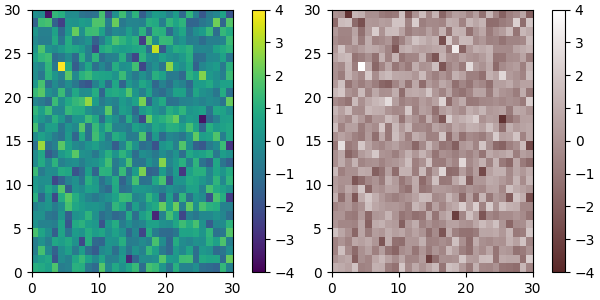

当然,我们不需要从命名的颜色映射开始,我们只需要创建 (N, 4) 数组以传递给 ListedColormap . 在这里,我们创建一个从棕色(RGB:90, 40, 40)到白色(RGB:255, 255, 255)的颜色映射.

N = 256
vals = np.ones((N, 4))
vals[:, 0] = np.linspace(90/256, 1, N)
vals[:, 1] = np.linspace(40/256, 1, N)
vals[:, 2] = np.linspace(40/256, 1, N)
newcmp = ListedColormap(vals)
plot_examples([viridis, newcmp])
colormap manipulation

创建线性分段颜色映射#

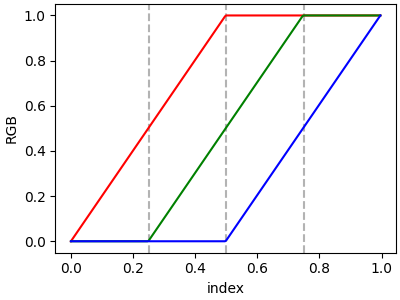

LinearSegmentedColormap 类使用锚点指定颜色映射,RGB(A) 值在这些锚点之间进行插值.

指定这些颜色映射的格式允许在锚点处存在不连续性.每个锚点都指定为 [x[i] yleft[i] yright[i]] 形式的矩阵中的一行,其中 x[i] 是锚点, yleft[i] 和 yright[i] 是锚点每一侧的颜色值.

如果没有不连续性,则 yleft[i] == yright[i] :

cdict = {'red':   [[0.0,  0.0, 0.0],
                   [0.5,  1.0, 1.0],
                   [1.0,  1.0, 1.0]],
         'green': [[0.0,  0.0, 0.0],
                   [0.25, 0.0, 0.0],
                   [0.75, 1.0, 1.0],
                   [1.0,  1.0, 1.0]],
         'blue':  [[0.0,  0.0, 0.0],
                   [0.5,  0.0, 0.0],
                   [1.0,  1.0, 1.0]]}


def plot_linearmap(cdict):
    newcmp = LinearSegmentedColormap('testCmap', segmentdata=cdict, N=256)
    rgba = newcmp(np.linspace(0, 1, 256))
    fig, ax = plt.subplots(figsize=(4, 3), layout='constrained')
    col = ['r', 'g', 'b']
    for xx in [0.25, 0.5, 0.75]:
        ax.axvline(xx, color='0.7', linestyle='--')
    for i in range(3):
        ax.plot(np.arange(256)/256, rgba[:, i], color=col[i])
    ax.set_xlabel('index')
    ax.set_ylabel('RGB')
    plt.show()

plot_linearmap(cdict)
colormap manipulation

为了在锚点处产生不连续性,第三列与第二列不同. "red","green","blue"以及可选的"alpha"的矩阵设置如下:

cdict['red'] = [...
                [x[i]      yleft[i]     yright[i]],
                [x[i+1]    yleft[i+1]   yright[i+1]],
               ...]

对于传递给颜色映射的 x[i] 和 x[i+1] 之间的值,插值在 yright[i] 和 yleft[i+1] 之间进行.

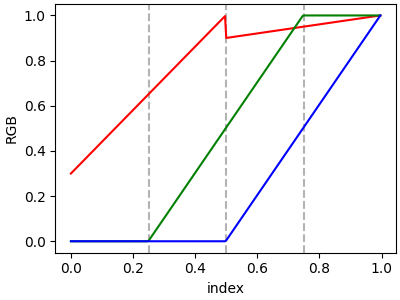

在下面的示例中,红色在 0.5 处存在不连续性. 0 和 0.5 之间的插值从 0.3 到 1,而 0.5 和 1 之间的插值从 0.9 到 1. 请注意, red[0, 1] 和 red[2, 2] 对于插值来说都是多余的,因为 red[0, 1] (即 yleft[0] ) 是 0 左侧的值,而 red[2, 2] (即 yright[2] ) 是 1 右侧的值,它们都在颜色映射域之外.

cdict['red'] = [[0.0,  0.0, 0.3],
                [0.5,  1.0, 0.9],
                [1.0,  1.0, 1.0]]
plot_linearmap(cdict)
colormap manipulation

直接从列表创建分段颜色映射#

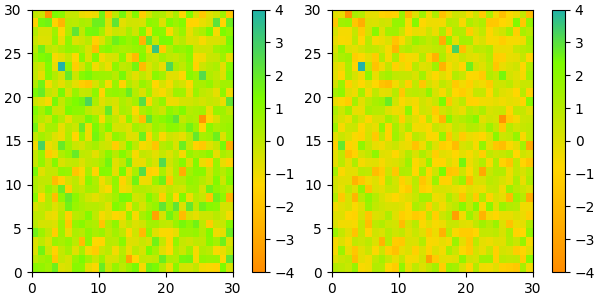

上述方法非常通用,但不可否认实现起来有点麻烦.对于一些基本情况,使用 LinearSegmentedColormap.from_list 可能会更容易.这将从提供的颜色列表创建具有相等间距的分段颜色映射.

colors = ["darkorange", "gold", "lawngreen", "lightseagreen"]
cmap1 = LinearSegmentedColormap.from_list("mycmap", colors)

如果需要,颜色映射的节点可以给出为 0 到 1 之间的数字.例如,可以使颜色映射中的偏红色部分占据更多的空间.

nodes = [0.0, 0.4, 0.8, 1.0]
cmap2 = LinearSegmentedColormap.from_list("mycmap", list(zip(nodes, colors)))

plot_examples([cmap1, cmap2])
colormap manipulation

反转颜色映射#

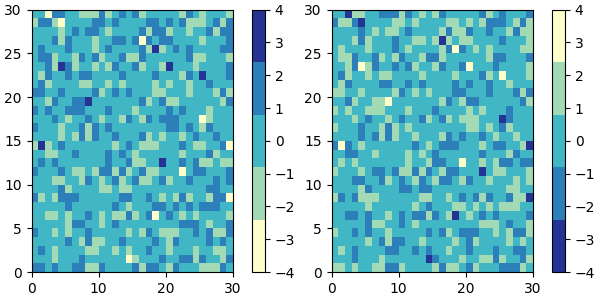

Colormap.reversed 创建一个新的颜色映射,它是原始颜色映射的反转版本.

colors = ["#ffffcc", "#a1dab4", "#41b6c4", "#2c7fb8", "#253494"]
my_cmap = ListedColormap(colors, name="my_cmap")

my_cmap_r = my_cmap.reversed()

plot_examples([my_cmap, my_cmap_r])
colormap manipulation

如果没有传入名称, .reversed 还会通过向原始颜色映射的名称 appending '_r' 来命名副本.

注册颜色映射#

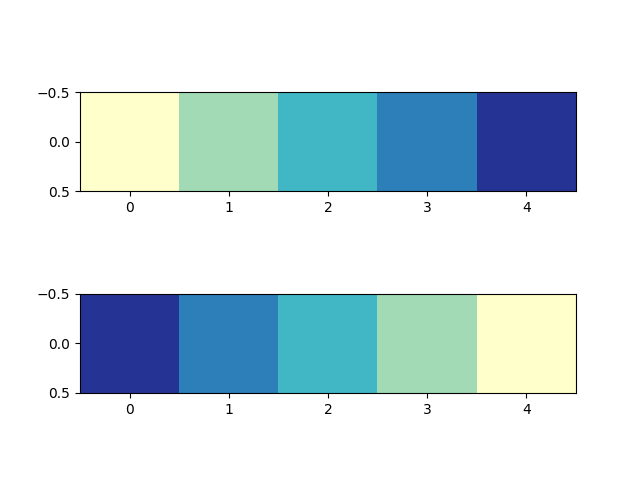

可以将颜色映射添加到 matplotlib.colormaps 的命名颜色映射列表中.这允许在绘图函数中按名称访问颜色映射:

# my_cmap, my_cmap_r from reversing a colormap
mpl.colormaps.register(cmap=my_cmap)
mpl.colormaps.register(cmap=my_cmap_r)

data = [[1, 2, 3, 4, 5]]

fig, (ax1, ax2) = plt.subplots(nrows=2)

ax1.imshow(data, cmap='my_cmap')
ax2.imshow(data, cmap='my_cmap_r')

plt.show()
colormap manipulation

参考文献

此示例显示了以下函数,方法,类和模块的用法:

  • matplotlib.axes.Axes.pcolormesh

  • matplotlib.figure.Figure.colorbar

  • matplotlib.colors

  • matplotlib.colors.LinearSegmentedColormap

  • matplotlib.colors.ListedColormap

  • matplotlib.cm

  • matplotlib.colormaps
